Lab 10. Routing Static

Sekarang kita akan memasuki tahap belajar tentang routing di Juniper kawan. Dan disini yang pertama bakal ane bahas itu tentunya adalah tentang static routing. Dan jangan terlalu berlama - lama, langsung aja kita akan praktekkan

Siapkan dulu kawan topologinya seperti dibawah ini

Sebelum kita memulai untuk mengkonfigurasi, hal yang paling penting dan harus pertama adalah kita harus mengecek interface apa yang ada pada router dan bagaimna statusnya.

kita coba saja pada R1 akan kita cek interface nya

root@R1> show interface terse

Dari atas bisa kita lihat keterangan apa saja yang bisa kita ketahui tentang interface yang ada pada router. Jenis interface nya, status nya bagaimana.
Dengan begitu maka interface em.0 yang akan kita konfig

R1

em1 {
    unit 0 {
        family inet {
            address 10.10.10.1/24;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 1.1.1.1/32;
        }
    }
}

atau

[edit]

root@R1# set interfaces em1.0 family inet address 10.10.10.1/24

[edit]

root@R1#  set interfaces lo0.0 family inet 1.1.1.1/32

R2

[edit]

root@R2# set interfaces em1.0 family inet address 10.10.10.2/24

[edit]

root@R2# set interfaces em1.0 family inet address 20.20.20.2/24

[edit]

root@R2#  set interfaces lo0.0 family inet 2.2.2.2/32

R3

[edit]

root@R3# set interfaces em1.0 family inet address 20.20.20.1/24

[edit]

root@R3#  set interfaces lo0.0 family inet 3.3.3.3/32

Seetelah semua router kita konfigurasi interface nya langkah yang kedua adalah mengkonfig routingannya

R1

[edit]

root@R1# set routing-options static route 20.20.20.0/24 next-hop 10.10.10.2

root@R1# set routing-options static route 2.2.2.2/32 next-hop 10.10.10.2

root@R1# set routing-options static route 3.3.3.3/32 next-hop 10.10.10.2

R2

[edit]

root@R1# set routing-options static route 1.1.1.1/32 next-hop 10.10.10.1

root@R1# set routing-options static route 3.3.3.3/32 next-hop 20.20.20.1

R3

[edit]

root@R1# set routing-options static route 10.10.10.0/24 next-hop 20.20.20.2

root@R1# set routing-options static route 2.2.2.2/32 next-hop 20.20.20.2

root@R1# set routing-options static route 1.1.1.1/32 next-hop 20.20.20.2

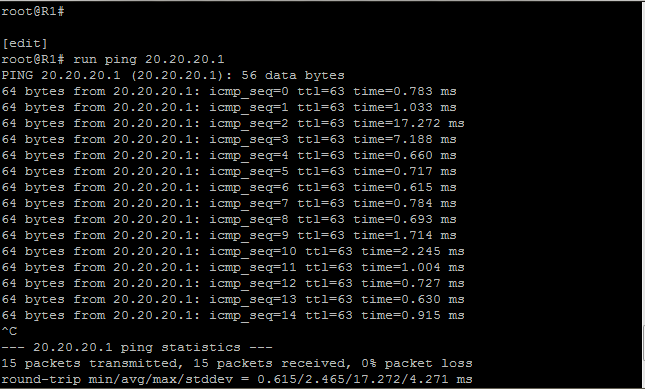

Setelah itu kita coba ping R3 sob dari R1

[edit]

root@R1#run ping 20.20.20.1

Connect kan sob?
coba ente - ente coba lagi dari semua router
:D

mantap dah!
Cayoooo!!
