Halo ente - ente sekalian
Mulai sekarang ane bakal menggunakan aplikasi anyar sob, GNS3. Yah kenapa ane make ni aplikasi?
karena pada GNS3 apabila kita ingin mensimulasikan suatu perangkat jaringan harus menggunakan OS asli. Inilah salah satu keunggulan dari GNS3, dengan menjalankan OS asli dari suatu perangkat jaringan tentunya kita dapat menikmati router sesuai dengan router asli. Karena pada Cisco packet tracer tidak semua kemampuan router dapat dijalankan secara maksimal, misal mpls traffic engineering. Ini juga bisa kita gunakan untuk pembelajaran ke depan mengenai Juniper sob.
Untuk pembelajaran pertama ini tentang EIGRP sob, tentang Filter Distribute List
Bila ente pengen liat konfigurasi dasar EIGRP ane tinggal buka aja pembelajaran sebelumnya
Ok Sob?
Seperti dibawah ini sob
R1
interface Serial0/0
ip address 12.12.12.1 255.255.255.0
interface Loopback0
ip address 1.1.1.1 255.255.255.255
router eigrp 10
network 1.1.1.1 0.0.0.0
network 12.12.12.1 0.0.0.0
no auto-summary
R2
interface Loopback0
ip address 2.2.2.2 255.255.255.255
interface FastEthernet0/0
ip address 23.23.23.2 255.255.255.0
interface Serial0/0
ip address 12.12.12.2 255.255.255.0
router eigrp 10
network 2.2.2.2 0.0.0.0
network 12.12.12.2 0.0.0.0
network 23.23.23.2 0.0.0.0
no auto-summary
R3
interface Loopback0
ip address 3.3.3.3 255.255.255.255
interface FastEthernet0/0
ip address 23.23.23.1 255.255.255.0
router eigrp 10
network 3.3.3.3 0.0.0.0
network 23.23.23.1 0.0.0.0
no auto-summary
Hehe, untuk konfigurasi dinamic routing nya sudah selesai sob
Tapi tetap juga perlu untuk kita check

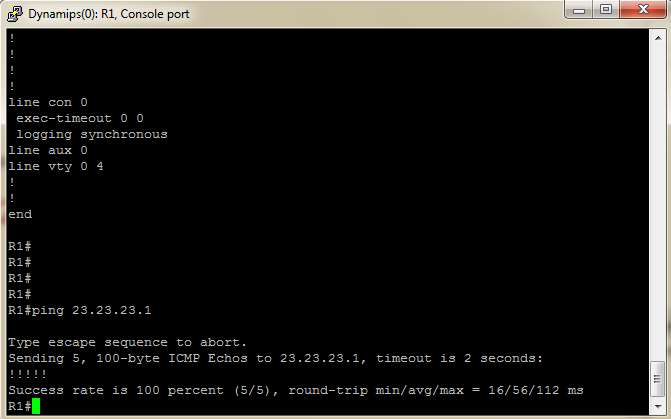

coba ping dari R1 menuju R3
Perlu ane tau kalo kita membuat sebuah dynamic routing maka secara otomatis semua router akan saling bertukar routing - list. Dan tentu semua jalur akan sampai pada semua router. Dan apabila kita tidak menginginkan ada 1 atau beberapa routing - list agar tidak bisa dikirimkan atau diterima kepada jalur yang diinginkan maka kita menggunakan Filtering Distribute List
Intinya gampang, bila kita tidak ingin agar router kita menerima sebuah routing list atau lebih kita menggunakan "in" pada port yang terhubung dengan routingan luar. Tapi jika kita tidak menginginkan routingan yang kita konfigurasi tidak di distribute kan ke luar kita baru menggunakan "out"
Gampang kan sob konsepnya?
Agar ente - ente lebih paham tentang apa itu Filtering Distribute List pada EIGRP maka coba kita konfigurasikan ke router yang ada diatas
Untuk kasus ini kita akan mencoba agar router 1 tidak bisa menerima 2.2.2.2 di routing tabelnya yang melaluai por s0/0
Konfigurasi nya seperti dibawah ini sob
access-list 1 deny 2.2.2.2
access-list 1 permit any
router eigrp 10
distribute-list 1 in s0/0
Setelah itu kita cek pada router 1 apakah 2.2.2.2 masih ada pada routing table nya
R1#sh ip ro
Diatas bisa kita lihat kalo 2.2.2.2 sudah tidak ada pada routing tabel pada R1
Sebaliknya bila kita tidak ingin agar 2.2.2.2 tidak didistribute ke R1 maka kita hanya perlu membuat access list pada R2 pada port yang menuju ke R1 yaitu s0/0 dengan syntax out
Gampang kan sob konsepnya?
Cayo, ayo praktek
:D
:D
